在工業水處理、廢水制程、石油化工以及各種自動加藥系統中，如何將化學藥劑不差分毫地定量投加到工藝管路中，是決定整個流體控制系統成敗的關鍵。在眾多流體輸送設備中，NEWDOSE 新道茨計量泵憑借其出色的容積式投加能力和卓越的耐腐蝕性能，成為了備受行業青睞的流體控制利器。

然而，在日常配套選型或設備維護時，許多技術人員和采購人員常常會問：新道茨計量泵工作原理到底是怎樣的？它是如何做到在不同壓力下依然能保持超高計量精度的？

本文將立足于流體控制的專業視角，結合其官方產品手冊，為您深度拆解新道茨計量泵工作原理、核心驅動分類以及泵頭內部的流體力學設計，助您全面掌握精密加藥的核心技術。

一、 新道茨計量泵工作原理的核心基礎：容積式流體輸送

要深入理解新道茨計量泵工作原理，首先要明白它屬于往復式容積泵的范疇。

簡單來說，無論是電磁驅動還是電動機驅動，其流體輸送的本質都是通過泵腔內“容積的周期性改變”以及“單向閥的定向控制”來強行推進液體。整個工作周期可以完美拆解為以下兩個核心沖程：

1. 吸液沖程（負壓階段）：當驅動機構（電磁鐵或減速機構）帶動泵腔內部的隔膜向后運動時，泵腔內的容積瞬間增大，內部壓力驟降，形成局部的局部真空。此時，在外部藥桶液位壓力的推動下，出口端的單向閥由于壓力差自動關閉，而進口端的單向閥被頂開，液體被順利吸入泵腔中。
2. 排液沖程（正壓階段）：當隔膜在驅動力（如彈簧復位或電磁吸合）的推動下向前運動時，泵腔的容積開始急劇縮小，腔體內的液體受到強力擠壓，內部壓力迅速升高。在正壓作用下，進口單向閥瞬間關閉鎖死，防止藥液倒流回藥桶；與此同時，出口單向閥被高壓流體頂開，藥液被強行排出泵頭，輸送到目標管路中。

通過這種周而復始的往復運動，新道茨設備便能實現穩定、連續且精準的化學藥劑定量投加。

二、 驅動方式的區別：電磁脈動與機械傳動原理拆解

新道茨旗下?lián)碛袠O為豐富的系列矩陣，雖然它們?cè)诒妙^部分的容積改變?cè)泶笸‘悾洹氨澈蟮膭?dòng)力來源”（即驅動機構）卻有著本質的區別。這也是構成新道茨計量泵工作原理多元化的核心。

1. 經典電磁隔膜計量泵工作原理（如DFD、DP、DM、DC系列）

新道茨經典電磁泵采用的是全電子控制的電路驅動。

• 動作機理：其內部取消了所有的機械傳動部件。當控制電路向內部的電磁鐵（電磁線圈）發送一個脈沖電流信號時，電磁鐵瞬間產生強大的磁場，吸引銜鐵帶動隔膜向前推進，完成排液；脈沖信號結束后，依靠?jī)?nèi)部復位彈簧的力量使隔膜向后回彈，完成吸液。
• 調流原理：這種結構使其體積小巧，零件大幅精簡。用戶只需通過面板按鍵改變脈沖產生的頻率（SPM，每分鐘沖程數），就能直接改變泵的整體流量。

2. Evodose系列步進電機驅動泵工作原理

作為高端精密加藥的代表，Evodose系列引入了先進的步進電機控制技術。

• 動作機理：與傳統電磁泵的瞬間脈沖爆發不同，步進電機通過數字脈沖信號精確控制轉動角度和速度，帶動隔膜進行非常平穩、細膩的往復運動。
• 技術優勢：這種工作原理使其具備極其高效輸送、不易氣鎖的特質，能實現更加平穩且高精度的化學品微量投加。

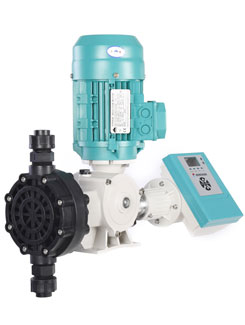

3. 工業級機械隔膜計量泵工作原理（如NDJ、NDWS、NDWL、ND2000等系列）

當流量需求較大時，通常采用電機驅動的機械隔膜泵。

• 動作機理：電動機（通常配有蝸輪蝸桿減速機）轉動，帶動內部的偏心輪或凸輪機構運行。偏心輪轉動時推動阻尼滑桿或連桿機構，將電機的旋轉運動轉化為隔膜的線性往復運動。
• 調流原理：這類泵在運轉過程中可以通過手動旋鈕或搭配智能電動沖程調節裝置來隨意調整沖程長度（即隔膜前后運動的物理距離），從而直接、精準地改變單次沖程的排量。

三、 泵頭物理結構的深度優化：防氣蝕與全化學兼容設計

了解了動力的來源，藥液在泵頭內的物理流動路線同樣是新道茨計量泵工作原理中不可忽視的高質量密碼。新道茨在泵頭構造上進行了全方位的物理優化。

新道茨擁有獨立自主的綜合研發能力，其經過實際現場驗證的泵頭內部過流結構，能夠非常有效地避免泵頭內部的聚氣與氣蝕現象。在流體排出和吸入的過程中，優化的弧度能大幅減少藥液受到的過大剪切力，從而避免流體輸送效率降低。

此外，為了應對各種高腐蝕性的化學介質，其過流零部件精選了高品質的改性材質：

• 閥座升級：閥座精選了**純PTFE（聚四氟乙烯）**材質，既增強了觸液部分的綜合耐受力，又有效避免了傳統橡膠圈閥座在長時間使用后出現溶脹或被腐蝕導致密封性下降、計量不準的毛病。
• 超長壽命隔膜：其隔膜完全采用純PTFE材質打造，具備卓越的抗疲勞性能與獨特的空轉耐受力。即使藥桶藥液用盡導致泵處于長時間“干轉空排”的狀態，膜片也不會輕易破裂損壞。

四、 智能控制與全配套生態：實現閉環自動加藥原理

在高度自動化的現代化工廠中，新道茨計量泵工作原理不僅局限于物理泵體的機械運動，更體現在其強大的智能化電子控制與閉環生態聯動上。

通過將計量泵與外圍監測儀表集成，加藥泵能夠根據實時數據動態調整工作狀態：

• 脈沖聯動（DP系列）：可直接接受外部流量計直接發出的脈沖信號。其支持分頻與倍頻自動調節比例，倍頻模式下的信號存儲功能可以把來不及立刻消耗的脈沖存在芯片中持續工作，確保投加總量不漏計。
• 電流模擬信號聯動（DM系列）：直接接入 4-20mA 電流模擬信號。支持正反比例比例控制，能直接與在線水質監測儀（如 pH/ORP 控制器）聯動。當反應池 pH 偏離設定值時，計量泵根據接收到的電流大小自動變頻增減藥量，實現完全自動化的閉環控制。
• 一屏多控集中總線（DC系列）：DC系列支持標準的 RS485 通訊協議。在大型多路加藥項目中，現場多臺泵通過一根總線接入一塊嵌入式觸摸屏，即可在中控電箱上一目了然地集中操作與監控所有泵的啟停與工作參數，大幅精簡了設備空間和人工運維成本。
• TANK集成式加藥系統：為了將這種自控原理發揮到極致，新道茨推出了 TANK 成套自動加藥設備。它將 PE 防腐藥桶、新道茨電磁泵、帶標定柱的多功能一體閥、NDM高效攪拌機以及在線檢測儀表出廠深度集成。配合多處安全防護罩與防誤操作鎖設計，從根本上杜絕了管路漏液與信號干擾隱患，拉高了整個自動化系統的運行質量。

五、 選型實戰建議：如何讓新道茨發揮最佳工作狀態？

在完全明晰了新道茨計量泵工作原理后，為了在實際工程項目中達成高效率、低故障的完美運行，科學的配置必不可少：

1. 依據藥劑化學屬性選材質：常規藥液可選擇經濟耐用的 PP 或 PVC (PVT) 泵頭組合；對于高濃度的強酸強堿、次氯酸鈉、強硫酸等強腐蝕、高揮發介質，務必選配高改性的 PVDF 泵頭材質；如果是溶劑或特殊工況，則應考慮不銹鋼 SS316 (SST) 材質。
2. 根據流量段位選泵型：每小時加藥量在 100 升以下的精密微量控制，優先選擇控制靈活、幾乎無機械磨損的 Evodose 步進系列 或 經典電磁系列；若需求屬于大流量工況，則應選擇偏心軸帶前后軸承支撐的 NDJ 系列，或運用了阻尼滑桿結構的 ND2000 系列機械泵，以徹底消除大流量管道沖擊帶來的零件損傷。
3. 高粘度藥劑務必搭配專用單向閥：如果要投加諸如 PAM、PAC 或高濃度聚合物等高粘度藥液，建議選擇新道茨帶 PTFE 彈性元件的復位單向閥。該單向閥采用彈性復位結構，最大可耐受高達 4000cps 的高粘度，能夠保障計量泵在輸送高粘度液體時有效保持線性度和精準度。

六、 結論

綜上所述，新道茨計量泵工作原理的核心是以高精密度的物理隔膜往復容積改變，配合全純 PTFE 耐化學腐蝕單向閥，實現流體強力、定向的穩定投加。在此基礎上，通過融合步進電機寬壓技術、數字脈沖信號存儲消耗、4-20mA 電流正反比例調節以及 RS485 總線集中觸摸屏控制，新道茨將其工作原理完美延伸到了現代數字化的自動自控流體領域。

深入理解這些工作原理并進行科學的機型與材質匹配，不僅能讓加藥控制系統處于零泄漏、抗氣蝕的高效工作狀態，更能為企業在設備的完整壽命周期內，顯著優化前期的配套采購?fù)度肱c后期的綜合運維成本。

七、 常見問題解答（FAQ）

Q1：新道茨電磁計量泵出現“只動作、有聲音，但卻吸不上藥液”的現象，是何原理導致的？

答：這在工業現場較為常見，通常不是質量故障，而是由“氣鎖原理”或閥門結晶引起的。新泵初次開機或重新?lián)Q藥時，若進液管內積留了大量空氣，且外部管路背壓較高，泵腔內容積改變產生的微弱壓力差難以排凈管內空氣，就會形成氣鎖，此時只需打開泵頭排氣閥排出空氣即可。另外，若長期停泵且未用清水沖洗，某些易結晶藥液在單向閥的閥球與閥座處結晶，導致單向閥無法完全密閉形成局部真空，此時拆下用清水沖洗掉結晶即可恢復工作。

Q2：DP電磁泵倍頻模式下的“信號存儲消耗功能”是基于什么工作原理？

答：在自動化聯動中，若外部流量計或主控儀表發出的數字脈沖信號頻率極快，超出了計量泵自身所能承受的最高工作頻率（SPM），普通計量泵會因?yàn)榉磻?yīng)不及而丟失脈沖，導致少加藥。新道茨的 DP 系列脈沖泵內置了智能芯片，當外部脈沖間隔小于泵的最小輸出間隔時，它會將多出的信號暫時存儲在控制單元中；即使外部?jī)x表停止發送信號，泵依然會保持高質量運行，直到將存儲的脈沖信號完全消耗完畢才停止，確保了藥劑投加總量的絕對精準。

Q3：機械隔膜計量泵在運行中可以隨意調整流量嗎？其調節原理是什么？

答：完全可以。像新道茨的 NDJ、NDWS、NDWL 等系列機械隔膜計量泵，均支持在運轉過程中隨意調整流量。其調節原理是通過改變機械沖程的物理長度來實現的：調節手動旋鈕或依靠電動沖程調節裝置，直接改變內部連桿或阻尼滑桿的行程，從而使隔膜前后運動的物理距離變長或變短。隔膜移動距離改變，單次沖程的泵腔內容積改變值隨之改變，最終實現了排量的精準調整。

Q4：為什么說傳統旋鈕沖程調節裝置不具備自鎖功能？新道茨是如何解決的？

答：傳統的旋鈕沖程調節裝置在計量泵長期高頻劇烈振動下，調節螺桿容易發生微小的松動和隨機位移，導致實際沖程長度偏離設定值，從而產生加藥量誤差。新道茨推出了智能電動沖程調節裝置，由于具備自鎖功能和誤差補償機制，能夠直接鎖定設定行程。該裝置能精準接收 4-20mA 電流信號進行遠程自動化實時調節，并帶有一鍵歸零的功能，徹底解決了機械沖程隨機漂移的致命短板。

Q5：新道茨 TANK 集成式加藥系統桶底的“小截面”設計遵循了什么原理？

答：這遵循了流體容器幾何形態優化以減少藥液殘留的原理。傳統的平底或大圓弧底加藥桶，當藥液消耗到最底部時，由于液面面積大、液位極低，計量泵的過濾底閥很難完全吸凈，從而會存留大量的“廢藥液”，在清洗或換藥時極易造成藥劑的浪費與環境污染。TANK 系統特意在桶底設計了凹陷的“小截面”儲液區，讓最后的殘余藥液能夠高度集中并保持相對較高的液位，使得過濾底閥能夠徹底將其抽吸干凈，真正達到了增效節約、降低維護成本的目的。
