在 2026 年的工業流體控制與智慧工廠升級浪潮中，無人值守的智能化加藥系統已成為各大企業的標配。無論是根據中控室 PLC 的指令動態調整酸堿投加量，還是配合在線 pH 計、余氯儀進行閉環動態修正，低成本且抗干擾能力強的模擬信號傳輸都發揮著至關重要的作用。作為流體加藥領域的性價比之王，新道茨（NEWDOSE）數字電磁泵與變頻機械泵在智能化升級中得到了廣泛應用。

然而，許多現場安裝人員在面對復雜的電控柜和泵體接線端子時，常常會因為分不清正負極、選錯屏蔽線或者搞不懂主動與被動回路，導致信號無法識別甚至燒毀內部控制板。本文將為您帶來一篇保姆級的技術指南，全方位解析自動化控制（4-20mA信號）新道茨計量泵接線方法，助您在現場快速實現精準的數字化流體調控。

一、 核心物理邏輯：4-20mA信號如何驅動加藥泵？

在動工接線之前，我們需要理清自動化控制的底層水力學與電學邏輯。傳統的計量泵依賴現場人工擰動機械手輪來調整流量，而智能型新道茨泵則通過接收外部輸入的線性電流信號，自動改變內部驅動端的沖程頻次。

在標準的工業儀表設計中，模擬電流信號的區間被嚴格限定在 之間：

• 對應下限：此時泵的運行頻率為 （處于待機或靜止?fàn)顟B(tài)）。
• 對應上限：此時泵的運行頻率達到 （滿負荷全速運轉）。

液體輸出頻率 與接收到的電流信號 呈現完美的線性正比關系，公式如下：

正是這種精準的數學映射，讓新道茨計量泵能夠在外控信號的指揮下，實現極其平穩且高重復精度的流量調控。

二、 接線前置準備：安全防護與線材選型規范

安全是一切流體與電氣工程的底線。在執行新道茨計量泵接線方法前，請務必做好以下準備工作：

1. 斷電掛牌（LOTO）：必須徹底切斷系統的主電源，并在主控開關上懸掛維保警示牌，嚴禁帶電操作。
2. 嚴選雙絞屏蔽線（Shielded Twisted Pair）：由于工業現場存在大量的大功率電機、變頻器及交流接觸器，會產生極為強烈的電磁干擾。如果使用普通的雙芯電纜傳輸信號，會導致接收電流忽大忽小，引發流量調節失靈。因此，必須選用 或 的銅芯雙絞屏蔽線。
3. 準備專業工具：小口徑一字螺絲刀（用于壓線端子）、剝線鉗、防水生料帶、專用的防爆或防水填料函（Cable Gland）。

三、 核心實戰：新道茨電磁計量泵 4-20mA 信號接線方法

新道茨的電磁驅動系列（如智能數顯的 DM 系列、DP 系列）在泵體的背部或側面通常配置了專用的信號接口。根據機型版本的不同，其接線形式主要分為外置航空插頭接線與內部端子直接壓線兩種。

3.1 航空插頭式接線步驟（以 4 針/5 針航插為例）

新道茨的很多智能型號出廠時會自帶一根外控信號電纜和一個防水航空插頭。

• 第一步：拆解航插。旋開航空插頭后端的尾套，將準備好的雙絞屏蔽線穿過尾套。
• 第二步：識別引腳（Pin 腳）。仔細觀察航空插頭焊接面上的微小數字刻度。在新道茨的標準電氣規范中，通常 Pin 1 代表信號正極（mA+），Pin 2 代表信號負極（mA-）。
• 第三步：焊接或螺絲固定。將屏蔽線的紅線（正極）接入 Pin 1，黑線（負極）接入 Pin 2。務必確保線頭沒有毛刺，防止內部發生短路。
• 第四步：回裝防潮。擰緊航空插頭后端的防水尾套，確保密封圈緊緊咬住線纜，防止加藥間的酸霧或潮氣滲入。

3.2 打開外殼直接壓線法

如果您的機型需要打開后蓋直接接線，其內部邏輯同樣非常直觀：

• 在主電路板上尋找標注有 “mA”、“EXT” 或 “4-20mA” 的微型接線端子。
• 將控制柜 PLC 的模擬量輸出端（AO+）連接到泵控制板的 mA+ 端子；將 PLC 的輸出負極（AO-）連接到泵的 mA- 端子。

四、 架構跨界：機械隔膜計量泵的變頻接線區別

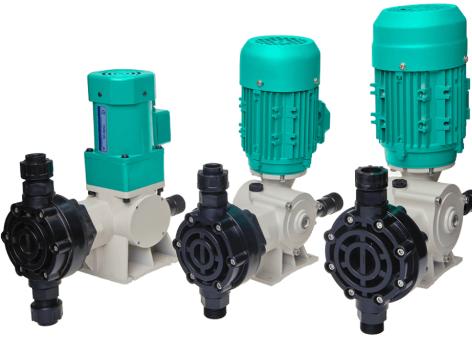

如果您現場使用的是大流量的新道茨機械隔膜計量泵（如 ND 系列或高壓 HND 系列），其驅動核心是三相交流異步電機。這類重載設備無法直接從泵頭主板接收微弱的電流信號，必須借助**變頻器（VFD）**作為中轉橋梁。

此時的自動化控制接線方法邏輯如下：

1. 主控到變頻器：PLC 或在線控制儀表的 輸出控制信號線，接入變頻器的模擬量輸入端子（通常標注為 AI1+/AI1- 或 CCI/GND）。
2. 變頻器到電機：變頻器的動力輸出端（U、V、W）通過重載電纜連接到新道茨機械泵的電動機接線盒。
3. 系統聯動：變頻器通過改變輸出的電源頻率，來控制電機的轉速，從而改變加藥泵每分鐘的沖程頻次，間接達成模擬信號對大流量流體系統的精確計量控制。

五、 軟件菜單配置：接完線還要調對“大門”

千萬不要以為接好線就能直接運行了！新道茨計量泵在出廠時，默認的運行控制模式通常是“Internal（內部手動模式）”。如果不對泵內部的微電腦軟件進行切換，它會完全無視外部輸入的電流信號。

• 步驟一：解鎖面板。長按控制面板上的解鎖鍵或組合鍵，直至屏幕上的小鎖圖標消失。
• 步驟二：切換至外控 mA 模式。按菜單鍵（Menu）或模式切換鍵（Mode），將工作狀態由 “MAN（手動）” 切換為 “mA”、“EXT” 或 “CURRENT（電流模式）”。
• 步驟三：量程校準與標定。在高級菜單中，核對信號的對應關系。確認設備在收到 時顯示頻率為零，收到 時顯示最大沖程頻率設置。
• 步驟四：保存并測試。手動在 PLC 控制端給出一個 的中段信號，觀察新道茨泵是否立即以額定最大頻率的 開始平穩跳動。

六、 現場維保與防錯技巧：杜絕“信號亂跳”與憋泵

在完成自動化控制（4-20mA信號）新道茨計量泵接線方法的安裝調測后，長期的穩定運行還需要依賴以下細節維保：

1. 單端接地原則（Single-Point Grounding）：雙絞屏蔽線的金屬屏蔽網層，只能且必須在 PLC 控制柜一端可靠接地。如果信號線在 PLC 端和加藥泵端同時接地，由于兩地之間的電位差，會在屏蔽層內形成環流，反而會產生更嚴重的低頻干擾，導致泵的流量忽大忽小、流量調節失靈。
2. 強弱電分離走線：在布線時，信號電纜應單獨走塑料線槽或穿鍍鋅管，嚴禁與電機的 380V 動力線、高壓電源線并排平行綁扎。兩者之間的安全物理距離建議保持在 以上。
3. 防止系統憋壓：自動化系統能夠?qū)崿F(xiàn)泵的自動啟停，但在開泵前，必須確保排出端管路對接閥門已完全打開。強烈建議在排出端加裝背壓閥（消除虹吸現象）和安全閥，防止在自動高頻投加時因為管道意外堵塞憋爆 PTFE膜片，引發隔膜破裂泄漏災難。

結論：讓加藥系統回歸高能效的數字本質

總結而言，掌握自動化控制（4-20mA信號）新道茨計量泵接線方法并不復雜，其核心可以用四句口訣來概括：“屏蔽雙絞防干擾，正負極性莫對調；焊完航插做密封，面板改到外控檔。”

在追求降本增效與數字化管理的 2026 年，規范、精細的電氣接線是確保硬件長期安全、發揮 精確計量優勢的橋梁。通過做好長期的維護保養、定期的單向閥清洗以及科學的強弱電隔離，您的新道茨加藥系統必將在自動化藍圖中扮演最穩健、最精準的執行終端。

常見問題解答 (FAQs)

1. 信號線接好后，為什么 PLC 輸出了 4mA 信號，新道茨泵依然不停地跳動？

這通常是因為泵的面板控制菜單沒有成功切換到“mA”外部控制模式，泵依然在按照內部之前設定的手動頻率運行。請參照本文第五章，解鎖面板并將控制模式從“MANUAL”改為“mA信號”模式。

2. 什么是主動和被動4-20mA 信號？新道茨泵支持哪種？

• 主動信號（有源）：信號源本身輸出電流的同時也提供 發射電壓。
• 被動信號（無源）：信號源只是一個可變電阻，需要外部電路提供兩線制電源。 新道茨智能電磁泵的信號接收端口通常設計為有源接收（無源信號輸入端），也就是說它需要接收來自 PLC 或中控儀表直接打過來的帶能量的電流信號。如果您的 PLC 輸出是無源的，則需要在信號回路中串聯一個外置的 直流電源。

3. 如果我不小心把正極（mA+）和負極（mA-）接反了，會把泵的電路板燒掉嗎？

新道茨計量泵內部的信號輸入端通常設計有反接保護二極管。 如果接反了，泵在檢測到負電流或零電流時會保持待機、不跳動，通常不會立刻燒毀主板。如果發現給出了信號但泵毫無反應，應首先關閉電源，執行新道茨計量泵故障排查，核實接線極性是否對調。

4. 為什么現場運行中，加藥泵的頻率數字會無規律地上下劇烈亂跳？

這大概率是由于遭受了電磁干擾。請檢查：1. 信號線是否使用了質量合格的雙絞屏蔽線？2. 屏蔽層的金屬網是否在 PLC 端執行了單點接地？3. 信號管路是否與驅動電機的強電電纜混扎在了同一個線槽內？通過強弱電分離可迅速完成故障排除。

5. 當外部輸入的電流信號低于 4mA（比如系統故障導致斷線變成 0mA）時，計算泵會怎么做出反應？

在 2026 年的智能化數字芯片管理下，新道茨泵通常具備斷線斷信號保護邏輯。當系統檢測到輸入電流異常跌落至 （遠低于標準起步的 ）時，泵會判定外部管路或總線發生了物理斷線故障。泵會自動執行緊急停機，在屏幕上跳出信號異常報警代碼，防止在系統失控狀態下盲目投加，極大保障了自動化控制系統的本質安全。
