在工業流體投加領域，新道茨計量泵（NEWDOSE）憑借其卓越的穩定性與高精度的控制性能，已成為2026年諸多自動化生產線的“心臟”。然而，即使是性能再優越的設備，在長期的運行過程中，也難免會遇到一些棘手的挑戰。其中，新道茨計量泵流量調節失靈無疑是最讓現場工程師頭疼的問題之一。

當您旋轉調節手輪或調整沖程頻率，卻發現流量計的數值穩如泰山，或者流量波動毫無邏輯時，這不僅意味著精確計量的失效，更可能導致整個生產工藝的偏差甚至停機。作為一名擁有多年經驗的創作者，我將帶您深入剖析這一現象背后的底層邏輯，從機械構造、水力環境到電控系統，全方位為您奉上這篇故障排除寶典。

一、 核心邏輯：新道茨計量泵如何實現流量調節？

要解決新道茨計量泵流量調節失靈的問題，首先必須理解其流量輸出的物理基礎。

通常情況下，計量泵的流量（）可以用以下公式表示：

其中：

• ：單次沖程的排出體積。
• ：單位時間內的沖程頻率。
• ：容積效率（受背壓、介質粘度影響）。

新道茨計量泵通常通過兩種方式調節流量：一是通過調節沖程長度（改變 ），二是通過調節沖程頻率設置（改變 ）。當調節失靈發生時，通常意味著上述變量中的某一個或多個環節脫離了控制。

二、 機械層面：調節機構的“罷工”誘因

對于新道茨的機械隔膜系列（如 ND 系列），流量調節主要依靠手輪改變偏心機構的位移。

1. 調節手輪內部機構磨損或鎖死

長期處于腐蝕性環境或缺乏潤滑維護，會導致調節螺桿與內部斜塊機構之間發生銹蝕或磨損。表現為手輪可以轉動，但內部偏心距并未發生實際改變，導致流量調節失靈。

• 檢查點： 觀察調節手輪轉動時是否有明顯的空行程感。
• 對策： 拆卸調節總成，清洗結垢并涂抹適量的潤滑脂。

2. 內部復位彈簧失效

在某些型號中，沖程的復位依靠彈簧完成。如果彈簧因疲勞斷裂或彈性減弱，即使你調大了沖程長度，膜片組件也無法退回到初始位置，導致有效沖程嚴重縮減且無法通過調節恢復。

三、 水力層面：為什么“動了調節，流速不變”？

很多時候，新道茨計量泵流量調節失靈并非泵體本身損壞，而是水力系統中的干擾掩蓋了調節效果。

1. 單向閥堵塞或密封不嚴

這是導致精確計量失效的最常見原因。單向閥（進出口閥球）控制著液體的“只進不出”。

• 單向閥內有異物： 如果閥球被藥劑結晶（如次氯酸鈉或熟石灰結垢）卡住，液體會在沖程擠壓時回流。此時，無論你如何增加沖程長度，實際產出的流量都會維持在一個極低的錯誤數值，給人以調節失效的假象。
• 對策： 執行清洗單向閥程序，檢查閥球與閥座的密合度。

2. 虹吸現象的干擾

如果加藥點壓力過低且低于儲藥桶液位，藥液會產生自流。在這種情況下，泵的機械調節將完全失去意義，液體會源源不斷地穿過泵頭。

• 現象： 即使泵停機，流量計依然有數值。
• 解決方法： 在出口管路安裝背壓閥，強制建立穩定背壓。

3. 氣蝕現象與氣鎖

當安裝高度過高（超過吸程最大是多少的物理極限）或液體粘稠度高時，泵頭內容易產生氣泡。氣體具有壓縮性，會吸收沖程產生的位移，導致無論如何調節流量，輸出端都幾乎沒有反應。

四、 電控層面：當自動化遇到“短路”

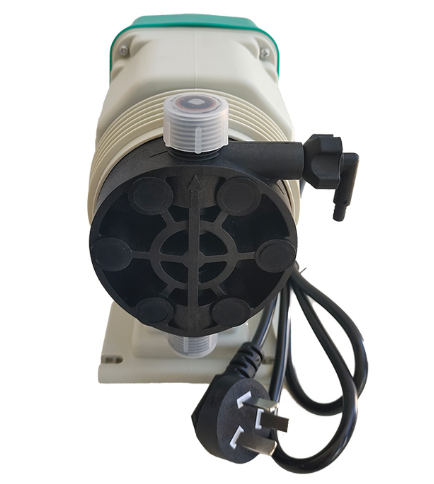

對于新道茨電磁計量泵（如 DFD、DP 系列），流量調節往往通過調節脈沖頻率來實現。

1. 外部信號干擾（4-20mA）

在自動控制模式下，泵接收 PLC 的電流信號。如果信號線纜存在電磁干擾或者屏蔽層斷裂，泵可能接收到的是一個恒定的錯誤偏移值，導致通過上位機調節流量時，泵的運行頻率毫無變化。

• 故障排除步驟： 將泵切換至“手動模式”。如果手動模式下調節正常，則問題出在控制回路或外部傳感器。

2. 驅動電路板老化

電磁泵內部的功率板如果發生電容老化或元器件熱失效，可能會導致在高頻段調節時發生丟步或頻率鎖死，導致流量調節失靈。

五、 選型不當導致的調節受限

有時候，問題的根源在于最初的計量泵選型。

如果選定的泵額定流量遠大于實際需求（例如用 的泵去投加 的藥劑），當沖程調節在 以下時，由于單向閥慣性和膜片微小變形的影響，計量泵的線性度會變差。在這個低量程區間，你會感覺調節極度不靈敏，這本質上是由于選型裕量過大造成的“調節盲區”。

專家建議： 計量泵的最佳工作區間應在額定流量的 之間。

六、 規范的故障排查步驟清單

面對新道茨計量泵流量調節失靈，您可以按照以下標準化維護程序進行診斷：

1. 脫機測試： 斷開出口管道對接，在常壓下觀察泵的噴射力度。如果常壓下調節有效，說明系統背壓過高或背壓閥故障。
2. 流量標定： 利用流量標定柱進行實測。通過公式計算實際偏差，排除流量計示值錯誤的可能。
3. 檢查膜片： 確認是否存在隔膜破裂泄漏。如果膜片破裂，藥液進入驅動端，壓力無法有效傳遞，調節必然失效。
4. 排氣操作： 打開排氣閥，執行徹底的排氣操作，消除氣鎖影響。

七、 如何預防流量調節失效？

“以養代修”是保障穩定運行的黃金準則。

• 潤滑維護： 機械泵的齒輪箱應定期檢查機油。良好的潤滑能確保調節機構在 2026 年的高強度生產中不磨損。
• 定期清洗單向閥： 針對易結晶藥劑，每季度執行一次清洗，防止單向閥堵塞。
• 易損件更換： 建立 PTFE 膜片 和密封圈的預防性更換檔案，不要等到漏液了再處理。
• 優化安裝高度： 盡量采用自灌式安裝，減少因吸程過大導致的調節不穩。

結論：回歸精準計量的本質

總結而言，新道茨計量泵流量調節失靈往往是機械損耗、水力干涉與電控故障交織的結果。通過系統化地排查手輪機構、清洗單向閥以及優化外部控制邏輯，絕大多數問題都能迎刃而解。

作為工業加藥系統的核心，新道茨計量泵需要我們通過規范的維護程序去呵護。只有確保每一個沖程都精準無誤，每一處調節都靈敏響應，我們才能在復雜的工業浪潮中，守護住那一抹關乎品質的“精確度”。

常見問題解答 (FAQs)

1. 為什么我把調節手輪扭到底了，流量還是沒有變化？

這種情況通常是由于內部調節螺桿脫落或斜塊機構鎖死導致的。手輪雖然在轉，但沒能帶動內部的偏心軸移動。建議停機卸壓后，拆檢調節端蓋，重新定位調節機構。

2. 電磁計量泵在手動模式下可以調節，接了 PLC 就不行了？

這是典型的信號匹配問題。請檢查泵的控制模式是否設置在“外部電流控制（4-20mA）”狀態。此外，需核實 PLC 輸出電流是否在有效量程內，并檢查信號線的屏蔽是否接地，防止干擾導致的調速失效。

3. 流量調節失靈和藥劑的粘度有關系嗎？

有很大關系。當液體粘稠度高（如高濃度 PAM）時，單向閥球回落速度慢，沖程調節對容積效率的影響會被非線性放大。在這種情況下，建議調低沖程頻率，并適當增大沖程長度來維持精度。

4. 膜片如果稍微有點變形，會影響流量調節嗎？

會。如果 PTFE 膜片 發生疲勞變形（拉伸或局部凹陷），即使你調節了沖程長度，膜片實際推出的流體體積也會由于回彈不足而縮減。這會導致調節的線性度變差，建議進行易損件更換。

5. 如何判斷是不是背壓閥導致流量調不動？

如果背壓閥的彈簧由于腐蝕失效或壓力設定過高，會造成出口憋壓。此時泵的泄壓閥（如有）會開啟，或者單向閥因壓差過大無法正常啟閉。嘗試暫時旁路背壓閥進行測試，如果流量恢復可調，則說明問題在管路附件而非泵體。
