在精密化學品投加與工業水處理領域，新道茨計量泵（NEWDOSE）憑借其卓越的耐腐蝕性能與運行穩定性，已成為眾多企業的核心設備。然而，即使是最高端的計量泵，在實際工況下（受背壓、液體粘稠度及管路環境影響）其輸出流量也可能與性能參數表上的理論值存在微小偏差。

為了確保生產工藝的精確計量，流量標定柱（Calibration Column）成為了加藥系統中不可或缺的輔助配件。很多技術員在后臺私信問：“新道茨計量泵流量標定柱怎么用？”或者“安裝了標定柱后流量還是對不上怎么辦？”

本文將為您深度解析標定柱的操作秘籍，從硬件安裝到軟件校準，全方位助您實現設備的穩定運行。

一、 為什么標定柱是新道茨計量泵的“黃金搭檔”？

在查閱新道茨計量泵選型參數表時，您會看到額定流量（如 、）。但在現實場景中，以下因素會干擾流量：

1. 壓力波動： 系統背壓越高，泵的容積效率通常會略微下降。
2. 介質特性： 當輸送的液體粘稠度高時，單向閥的啟閉速度會變慢。
3. 管路損失： 復雜的管道對接會導致吸入阻力增大。

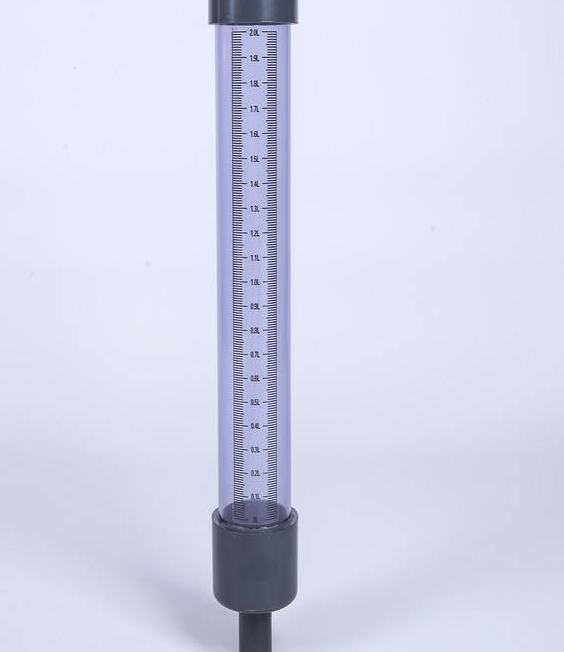

流量標定柱的作用，就是通過透明刻度管在短時間內測量泵的實際流量，從而為控制系統提供準確的修正數據。它是保障加藥系統實現“所見即所得”的關鍵環節。

二、 流量標定柱的物理安裝規范

在使用之前，正確的管道對接是前提。如果安裝位置不對，標定結果將毫無意義。

1. 安裝位置：吸入端是唯一選擇

標定柱必須安裝在計量泵的吸入端。通常建議在藥箱與泵進口之間設置一個三通，標定柱垂直安裝在側支路上。

2. 閥門配置邏輯

一套標準的標定系統需要三個球閥配合：

• 藥箱出液閥（V1）： 連接藥箱與泵。
• 標定柱進液閥（V2）： 連接標定柱與泵。
• 標定柱頂端排氣/補氣閥： 用于泄壓或在大尺寸標定柱上補氣。

三、 核心操作步驟：如何執行流量標定？

掌握了安裝邏輯后，我們進入實操環節。流量標定操作通常分為“充液”和“測量”兩個階段。

第一步：標定前準備與排氣

在正式測量前，必須確保泵頭已完成排氣操作。如果泵腔內積存空氣，會產生氣鎖現象，導致測量數據劇烈波動。

1. 開啟藥箱閥（V1），關閉標定柱閥（V2）。
2. 啟動新道茨計量泵，觀察出口流量穩定。
3. 執行流量調節，將沖程頻率或長度設定在您平時最常用的數值（如 頻率）。

第二步：標定柱充液

1. 緩慢開啟標定柱閥（V2），同時關閉藥箱閥（V1）。
2. 利用藥箱與標定柱之間的高度差，或者利用泵運行時的回流壓力（視系統設計而定），讓液體充滿標定柱至最高刻度。
3. 充滿后，關閉標定柱閥（V2），開啟藥箱閥（V1），讓泵恢復正常工作模式。

第三步：正式測量

這是最關鍵的一步。準備一個精確的秒表（建議使用手機秒表）。

1. 切換氣源： 開啟標定柱閥（V2），同時迅速關閉藥箱閥（V1）。此時，泵將僅從標定柱中吸液。
2. 計時開始： 當液位下降到某個主刻度（如 ）時，開啟秒表。
3. 計時結束： 運行固定時間（通常建議 秒或 秒），當液位下降到另一個刻度時，停止計時并記錄位移體積。

四、 流量標定計算公式與修正

測量出體積（）和時間（）后，我們需要利用流量計算公式得出每小時的實際流量：

例如：泵在 秒內從標定柱吸走了 藥液，那么其實際流量就是 。 如果該數值與您新道茨計量泵面板上顯示的流量不符，您需要手動微調沖程頻率設置，直到實測值符合工藝要求。

五、 影響標定精度的故障排查

如果在標定過程中發現液位下降不均勻，或者流量遠低于預期，請按以下故障排除邏輯檢查：

1. 單向閥內有異物： 這是導致流量大幅縮減的“元兇”。如果單向閥堵塞或閥球磨損，液體會產生倒流。建議拆卸并執行清洗單向閥的維護程序。
2. 吸入管漏氣： 檢查標定柱與泵之間的接口。如果有細微氣泡進入，會產生氣蝕現象，導致震動加大，流量數值失真。
3. 液體粘稠度高： 輸送高粘度介質時，重力引液速度慢，標定柱液位下降會有滯后感。此時應適當增加標定時間（如延長至 分鐘）以減小誤差。
4. 隔膜破裂泄漏： 檢查PTFE膜片是否有滲漏跡象。如果膜片破損，泵的有效沖程容積減小，流量會顯著下降。

六、 維護程序：標定柱的日常保養

標定柱雖是靜止設備，但也需要納入日常的維護保養范圍：

• 定期清洗： 標定柱通常為透明材質（PVC或有機玻璃），長期投加易結晶藥劑會導致管壁模糊，無法讀數。建議每季度拆卸清洗。
• 密封件檢查： 標定柱底部的 型圈如果硬化，會引發無法吸液的假象，需及時進行易損件更換。
• 防曬保護： 塑料材質標定柱若在戶外使用，應加裝遮陽罩，防止材質脆化和刻度脫落。

七、 結論：科學標定是高效加藥的基石

總結而言，新道茨計量泵流量標定柱的使用并不復雜，但其背后的細節——管道對接的科學性、排氣操作的徹底性以及流量調節的邏輯性——共同決定了最終的投加精度。

通過定期的流量標定，您不僅能掌握泵的實時健康狀態，更能大幅降低昂貴藥劑的浪費，從而降低整體的運行成本。記住，一個沒有經過標定的加藥系統，就像一個沒有校準的臺秤，其生產出的產品質量永遠存在風險。

常見問題解答 (FAQs)

1. 標定柱的容量應該選多大的？

通常建議標定柱的容量應至少能支持泵在額定流量下運行 秒。例如，您的泵最大流量是 （即每分鐘 ），那么選擇一個 或 的標定柱是最合適的。

2. 標定時需要開啟出口壓力嗎？

必須開啟。 計量泵的流量受背壓影響。如果您在無背壓的情況下標定，測得的流量會偏大。必須確保泵在實際工作的系統壓力下執行標定，所得出的數據才具有參考價值。

3. 為什么標定時液位下降，但泵頭處有很大的噪音？

這通常預示著氣蝕現象。可能是吸入管徑過細或標定柱進液閥未完全打開，導致泵頭吸入阻力過大。請核對技術規格中的最大吸程，并確保管路暢通。

4. 可以用標定柱來檢測膜片是否損壞嗎？

可以作為輔助手段。如果標定時發現液位下降極其緩慢，且泵的沖程頻率設置很高，同時排除了單向閥堵塞的可能性，那么很可能是PTFE膜片發生了疲勞損傷或微小裂紋。

5. 標定柱可以一直充滿足液體放在那嗎？

不建議。長期存放液體（尤其是強腐蝕性或易結晶介質）會導致標定柱內壁掛垢，影響透明度。最佳做法是：標定前充液，標定完后通過閥門切換將柱內液體排空或退回藥箱。

您是否正在為加藥系統的精度問題而困擾？或者在標定過程中遇到了無法解釋的數據偏差？歡迎聯系我們的技術專家，為您提供一對一的選型指導與現場調試方案！
