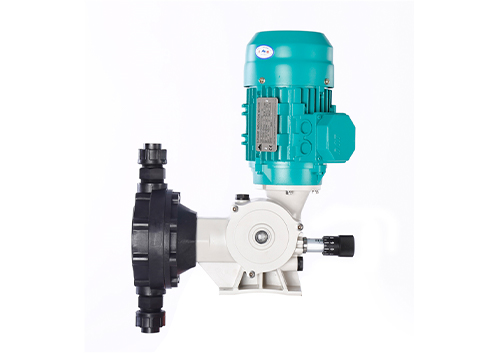

在精密投加與流體輸送領域，新道茨機械隔膜計量泵以其堅固耐用、計量精準而廣受好評。然而，作為液力端的核心組件，膜片（Diaphragm）由于長期承受高頻往復運動及腐蝕性液體的侵蝕，屬于典型的易損件。

當設備出現流量下降、背壓不足，或在泵頭檢測口發現漏液跡象時，通常預示著膜片破裂或壽命已盡。掌握正確的更換膜片方法，不僅能快速消除計量泵故障，還能有效避免介質進入驅動單元造成更大的損失。本文將為您提供一份詳盡的新道茨機械計量泵膜片更換實操教程。

一、診斷先行：什么時候需要更換膜片？

在動手操作之前，準確判斷故障排除的重點至關重要。

1. 物理破損： 液體從泵頭與驅動箱連接處的泄露孔流出，這是隔膜破裂泄漏的直接證據。
2. 性能衰減： 即使單向閥清潔，泵的實際輸出流量仍遠低于標定值。
3. 定期維護： 遵循維護程序，根據介質強度，通常在運行 5000-8000 小時后執行預防性維護。
4. 異響診斷： 膜片內襯的金屬件如果損壞，運行中會產生不規則的機械撞擊聲。

二、準備工作：安全規范與工具清單

進行新道茨機械計量泵維護時，安全永遠是第一位的。

1. 安全防護操作

• 斷電鎖死： 徹底斷開電機電源，防止在拆卸過程中設備意外啟動導致手指受傷。
• 泄壓清洗： 緩慢打開管路排氣閥，釋放系統壓力。如果輸送的是強酸或強堿，必須先用清水循環沖洗泵頭，確保液力端無殘留。
• 個人防護： 佩戴防化手套、護目鏡和工作服，防止殘余藥液噴濺。

2. 備件與工具準備

• 原廠膜片： 根據技術規格選擇匹配的材質（通常為 PTFE 復合橡膠）。
• 常用工具： 套筒扳手、內六角扳手、清潔棉布、適量的軸承潤滑脂。

三、實戰步驟：新道茨機械計量泵膜片更換詳解

更換機械隔膜泵的膜片與電磁泵略有不同，重點在于機械連桿位置的配合。

步驟一：拆卸泵頭（液力端）

1. 使用扳手，按照對角線順序逐步松開泵頭上的 4 或 6 顆固定螺栓。
2. 輕輕取下泵頭。如果泵頭因藥液結晶粘連，可用橡膠錘輕輕敲擊邊緣，切忌使用金屬撬棍損傷泵頭材質。

步驟二：定位與拆卸舊膜片

1. 調節沖程： 手動轉動電機風扇葉片或使用沖程調節手輪，使推桿運動到最前端（排液終點）。此時膜片會向外凸起，方便抓取。
2. 逆時針拆卸： 抓緊膜片邊緣，用力逆時針旋轉，將其從滑塊（推桿）的螺紋孔中擰出。
3. 檢查背板： 取下舊膜片后，檢查后面的支撐背板是否有腐蝕或變形。

步驟三：安裝新膜片

1. 清潔與潤滑： 清除推桿螺紋處的舊油脂，涂抹少量新潤滑脂以防后期銹死。
2. 順時針旋入： 將新膜片的螺栓對準推桿中心孔，順時針旋轉直至旋緊。注意不要過度用力導致螺紋滑絲。
3. 對中調整： 確保膜片平整地貼合在驅動端法蘭面上，沒有歪斜。

步驟四：回裝泵頭與緊固

1. 將沖程長度調節回 0% 或 50% 位置，使膜片略微回縮。
2. 放回泵頭，確保進出口方向（上出下進）正確。
3. 再次遵循對角線交叉緊固原則，分多次逐步壓緊螺栓。對于塑料泵頭（PVC/PP），務必控制扭矩，防止壓裂。

四、優化性能：更換后的調試與檢測

更換膜片完成后，不能直接全速運行，需經過以下排查程序：

1. 排氣運行： 在出口端泄壓的情況下啟動泵，觀察泵頭是否有異常振動，通過排氣閥排除內部空氣。
2. 漏液檢查： 觀察泵頭邊緣及檢測口。如果出現微滲，應在停泵后再次加固螺栓。
3. 流量標定： 膜片更換后，泵的壓縮比會發生微小變化，建議重新進行流量標定，確保滿足系統的精確計量要求。

五、維護保養建議：如何延長膜片壽命？

為了降低維護成本并減少計量泵故障，建議在日常操作中注意：

• 避免氣蝕： 確保吸入管路通暢，嚴重的氣蝕現象會產生瞬間沖擊負荷，導致膜片過早疲勞斷裂。
• 控制壓力： 嚴禁在出口閥門關閉的情況下運行，建議安裝安全閥以防止瞬時超壓。
• 環境溫度： 避免在超出泵體允許的溫度范圍內輸送腐蝕性液體，高溫會加速膜片材料的老化。
• 穩壓配置： 配置脈動阻尼器可以有效平滑壓力波動，減輕膜片承受的液力沖擊。

結論：規范維護是高效生產的保障

更換膜片是新道茨機械計量泵日常維護程序中最核心的技能之一。通過科學的步驟——從泄壓清洗到對角線緊固——操作員可以輕松修復隔膜破裂泄漏等問題。記住，定期進行易損件更換并非浪費，而是防止設備發生重大損壞、確保系統穩定運行的最優方案。

常見問題解答 (FAQs)

1. 為什么新更換的膜片運行不到一周就壞了？通常有兩個原因：一是安裝時螺栓緊固不均導致膜片局部受力過大；二是系統存在“過壓”現象，例如出口閥門未開啟或管路嚴重堵塞。請務必檢查安全閥的設定值。

2. 膜片后面的黑色保護層需要撕掉嗎？絕對不可以。新道茨計量泵的膜片通常是多層復合結構（如 PTFE 面層加橡膠支撐層），每一層都有其特定的功能（耐腐、彈性、支撐），撕掉或損壞會導致膜片瞬間失效。

3. 在更換膜片時，我可以順便調整沖程調節手輪嗎？建議在安裝泵頭前，將沖程長度調至 100% 方便擰入膜片；而在緊固泵頭螺栓時，調至中間位置（如 50%）可以使膜片受力更均勻，避免在完全拉伸狀態下被強行壓緊。

4. 膜片漏液后，藥液流進了驅動箱（減速機）怎么辦？這屬于嚴重事故。如果發現潤滑油變色（乳化）或帶有腐蝕性味道，必須立即排干舊油，用清洗劑清洗齒輪箱，并更換新的潤滑油及油封，否則會造成驅動軸承損毀。

5. 什么樣的介質需要更頻繁地更換膜片？含有堅硬固體顆粒的漿料、強氧化劑（如高濃度的次氯酸鈉、臭氧水）以及高溫強酸，都會縮短膜片的化學壽命。對于此類介質，建議每半年檢查一次膜片柔韌性。
